水平井机械找水管柱
一、用途
管柱主要用于套管水平井的找水工艺。
二、管柱组成
1、一趟管柱：球型丝堵+扶正器+Y211封隔器(进口胶筒)+特殊筛管+油管+Y111封隔器（进口胶筒）+扶正器+油管+接头（密封脱接器）+油管+伸缩管+油管+多功能井底阀+厚壁泵

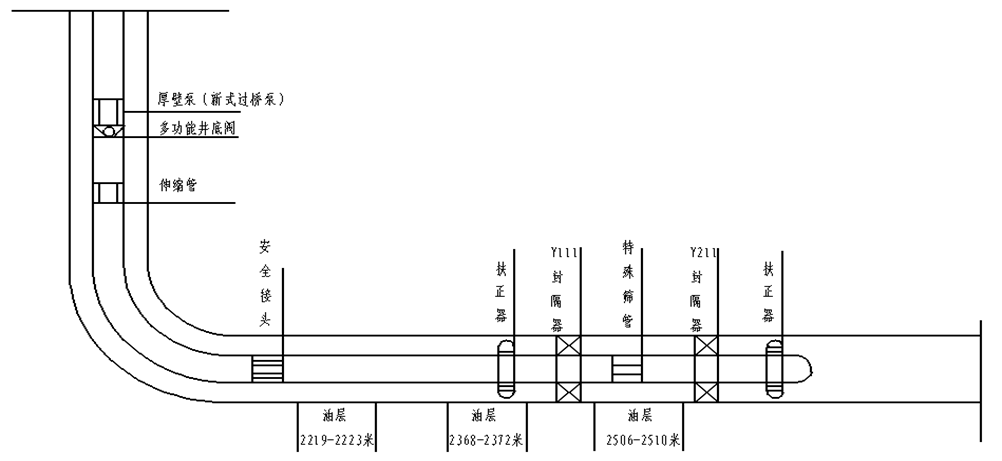

（管柱结构如下图所示）
2、工作原理
2.1管柱下至设计深度后，上提一定高度座封Y211及Y111封隔器，油管打压验证封隔器的密封性能。
2.2验封合格后下入抽油杆关闭多功能井底阀，进行试抽。
2.3打开多功能井底阀，起出抽油杆，上提管柱至上一层（重复2.1、2.2、2.3）。
2.4解封困难时可进行反循环冲砂。

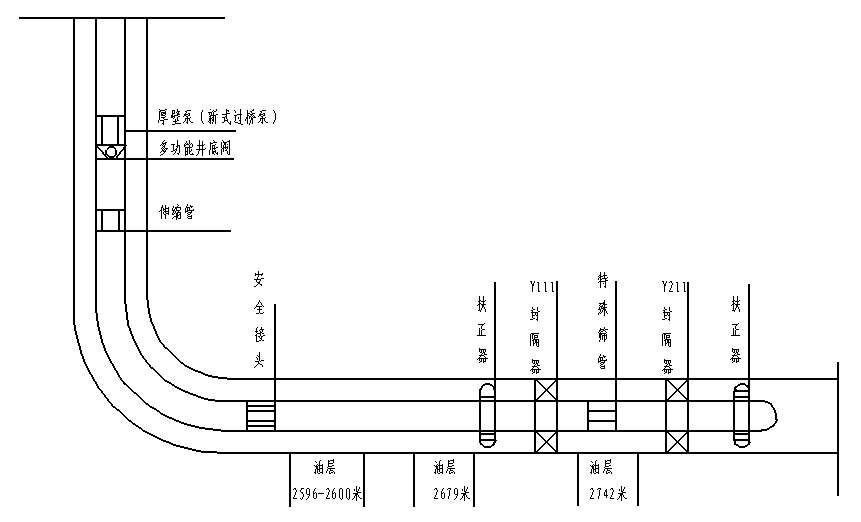

3、二趟管柱组合：球型丝堵+扶正器+Y211封隔器（进口胶筒）+特殊筛管+油管+Y111封隔器（进口胶筒）+油管+扶正器+接头(密封脱接器+油管+伸缩管+油管+多功能井底阀+厚壁泵(图所示）
工作原理同上
三、管柱性能特点
1、管柱中抽油泵采用改进型的厚壁过桥泵，满足下部封隔器的座封要求及管柱的抗拉性能。
2、多功能井底阀下井过程中处于开启状态，管柱下井过程中可以实现验封和洗井。管柱座封完成后关闭实现固定凡儿的功能。管柱解封时打开，实现管柱的泄油和洗井。
3、伸缩管：封隔器座封后伸缩管关闭，在抽油时起到补偿管柱作用。
4、接头：当需要时可从接头处进行丢手，起出接头以上管柱，对接头下部管柱转入修井作业。
5、扶正器：管柱在水平井段时起到扶正、导流作用，保障管柱顺利下至设计深度。
6、封隔器Y111、Y211采用进口胶筒，使用寿命长，机械座封，操作简单，性能可靠。可重复座封对油层进行有效封隔，实现分段找水。
7、球型丝堵：水平井专用工具，便于管柱下入。
8、特殊筛管：找水专用工具，具有良好的抗拉、抗压性能。
8、管柱具有洗井、验封、泄油等功能，管柱性能高。
9、一趟管柱实现多层找水，减少起下管柱次数，缩短作业周期，提高了经济效益。
