水泥承留器
一、用途
用于二次挤水泥作业。
二、结构与工作原理

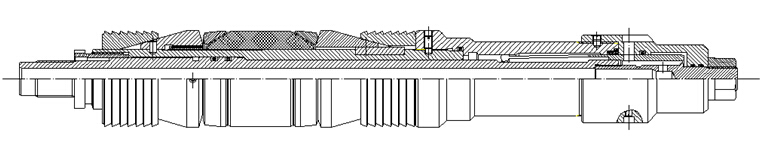

2.1结构
水泥承留器由插管、丢手螺套、锁环、上锥体、下锥体、上卡瓦、下卡瓦、中管、防突环、胶筒、下接头、拉断杆等组成。
2.2工作原理
将水泥承留器与液压坐封工具连接，按常规方法下到要求的坐封深度。坐封时，从油管投入小球，打压坐封，坐封套抵住水泥承留器外部刚体，拉断杆则提拉水泥承留器中管，这个动作通过上下锥体对密封胶筒施以上压下拉两个力，使上下卡瓦破碎并镶嵌在套管内壁上，胶筒膨胀并密封，完成坐封。同时桥塞中管上的锁紧装置发挥效能。给拉断杆加一定的拉力，拉断杆被拉断，坐封工具就可以从井中取出。
三、性能参数
1）大外径（mm）：114。
2）长度（mm）：820。
3）工作温度（°C）：120。
4）工作压力（MPa）：50MPa。
5）坐封载荷（kN）：160~200。
四、特点
1）结构简单，易下，电缆或液压坐封。
2）能可靠的坐封在任何级别(包括P-110)的套管。
3）棘轮锁环保持坐封负荷，保证压力变化下仍可靠密封。
4）单胶筒和防突环组成可靠的密封系统。
5）整体式卡瓦避免中途坐封，且易钻除。
6）压力平衡阀的开、关由地面控制，更方便、可靠。
