插管封隔器
一、用途
Y453插管封隔器能满足多种工艺作业和完井的需要，广泛用于层间封堵、高压酸化、分层酸化、分层测采和排水采气、修井、套管补注水泥浆、砾石充填等多种工艺措施和完井投产等，用于保护油气层、防止污染、防砂等。
二、结构与工作原理
1、结构：
Y453插管封隔器总成由Y453插管封隔器、密封延伸筒、插管密封总成、专用液压坐封工具等组成。
Y453插管封隔器由密封机构、锚定机构、锁紧机构、密封内管等组成。

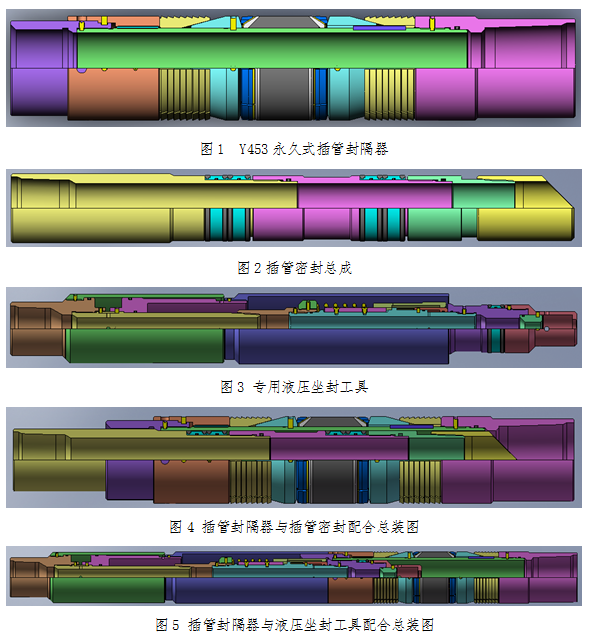

具体结构如图1—图5所示。
2、工作原理：
1)下入一趟管柱：将引鞋+密封延伸筒+Y453插管封隔器+座封工具+油管下至设计井深，投球，油管打压20-22MPa坐封封隔器。
2)验封：油管施加轴向压缩载荷60-80KN，同时打套压6-8MPa，检验封隔器是否坐封。
3)丢手：打套压6-8MPa，同时油管施加轴向拉伸载荷10-20KN，坐封工具丢手。顺利丢手后，卸掉套压，油管打压26-30MPa，打掉坐封球座，油套连通，起出一趟管柱。
4)下入二趟管柱：将引鞋+插管密封总成+扶正接头+水力锚+油管下入井内，使得插管密封总成插入插管封隔器插及密封延伸筒内腔，至扶正接头与插管封隔器轴向实现配合。
5)作业。
6)作业完成，若需起管柱，打液压压井，起出管柱。

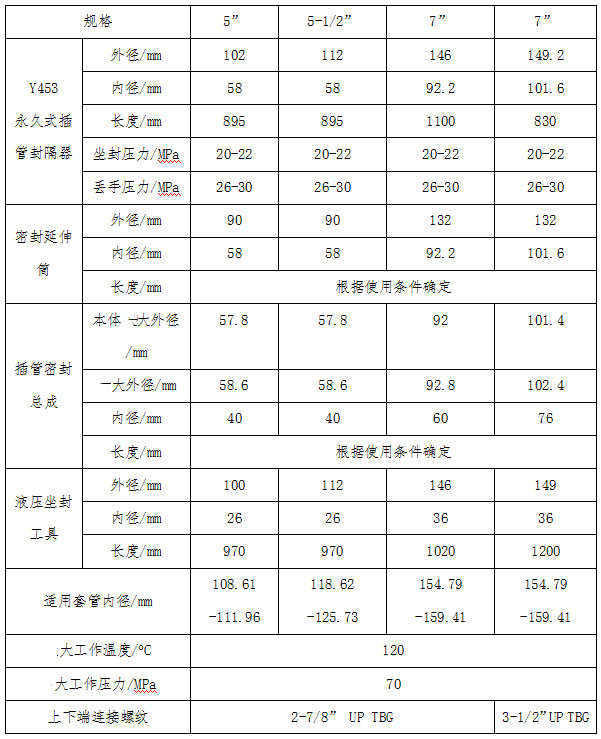

三、特性参数
四、特点
1)封隔器采用高强度卡瓦，能承受高的双向压差。
2)封隔器与插入密封总成采用特制弹性元件，适用于恶劣环境。
3)封隔器进行了大通径设计，满足正常测试要求。
4)特制的金属承托环可有效防止胶筒高压下的流动。
5)液压坐封，可用于大斜度井。
6)插入密封总成采用特制的V形密封，与封隔器、密封延伸筒的高精度长密封内孔配合，确保了插管密封总成在密封管内达到长期密封的需要。
7)无需动封隔器，可自由起下油管柱。
8)根据需要，可以提供用于H2S含量不超过3（体积比)的气井用插管封隔器。
五、使用要求
1)封隔器下井前，须刮管。
2)采用合适的通井规进行通井，通至Y453插管封隔器位置10米以下，要求不阻、不卡为合格。
3)Y453插管封隔器座封位置应避开套管接箍，尽量坐在套管中部。
4)各油管扣需要上紧，确保承压差70MPa。
5)油管内需要畅通，确保钢球顺利通过。
6)严禁井下落物。
7)丝扣密封脂一律涂在公扣上。
8）通井和下Y453插管封隔器管柱时要求均速下钻。操作平稳，严禁猛提猛放。每柱（3根)纯下钻时间不得少于60秒。
