1用途
主要用于水平套管井的卡堵底层及选层压裂。
2结构与工作原理

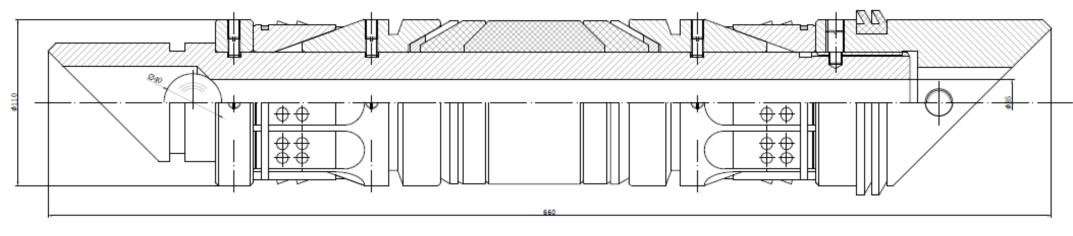

如下图所示,桥塞由中心管、上锥体、下锥体、上卡瓦、下卡瓦、胶筒、防突环、锁环等组成。
工作原理:将坐封工具+适配器+桥塞输送到井内预定位置,电缆坐封,坐封产生的压力作用于上卡瓦,通过上下锥体对密封胶筒施以上压下拉两个力,当拉力达到一定值时,坐封工具与桥塞脱离。此时桥塞中心管上的锁紧装置发挥效能,上下卡瓦镶嵌在套管内壁上,胶筒膨胀并密封,完成坐封。
3技术特性
分类方式:投球式;
固定方式:双向卡瓦;
坐封方式:工具;
解封方式:溶解;
工作套管内径:121mm~124mm;
刚体外径:Φ110mm;
小内径:Φ35mm;
长度:660mm;
可溶球直径:Φ40mm;
工作压差:≥70MPa;
工作温度:≥120℃;
坐封压力:22±2MPa;
坐封工具:Baker 20#坐封工具;
溶解性能:可溶球120小时内可完全溶解;在50℃,1/100KCL环境下,240小时内桥塞本体溶解;胶筒在720小时内溶解;
适用介质:水、油等;
4特点
1)结构简单,下放速度快;
2)可避免中途坐封;
3)采用双卡瓦结构,齿向相反,实现桥塞的双向锁定,从而保持坐封负荷,压力变化亦可保证密封良好;
4)钢件采用可溶材料,易于溶解解封;
5)施工工序少、周期短、卡封位置准确,特别是封堵段较深、夹层很薄时更具有明显的优越性。
