非金属水力锚FJSLM-114
1、产品概述
该水力锚为非金属水力锚是用于试油、采油、找水、卡堵水等工艺管柱中利用锚爪的咬合力来克服管柱的蠕动。主要由锚体、锚爪、扶正块、弹簧密封圈、固定螺栓等组成。在采用常规的金属水力锚时，由于锚爪采用的是硬质合金钢，在高压作用下，锚爪紧紧锚定住套管，在一定程度上对套管产生物理损伤，影响套管的使用寿命。非金属水力锚区别于传统常规的金属水力锚就在于锚爪芯子采用耐油，耐酸碱的橡胶整体硫化而成，在液体压力的作用下锚爪克服弹簧作用力径向伸出，通过橡胶与套管内壁接触，产生强大的摩擦阻力，从而赶到锚定管柱的作用。由于与套管内壁采用的是非钢性接触，所以不会对套管内壁产生损伤，有效地延长了套管的使用寿命。
2、结构及工作原理

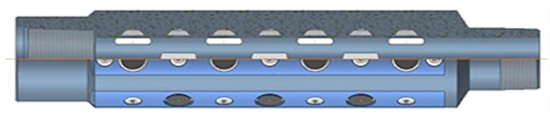

1)结构
主要由锚体、锚爪、扶正块、弹簧密封圈、固定螺栓等组成。
2)工作原理
从油管内以液体形式施加一定的压力，液体进入油管与本体之间的螺旋槽内,锚爪在液体压力作用下，压缩弹簧，使锚爪径向伸出，在足够的压力作用下，锚爪牢牢地卡在套管内壁上，产生强大的摩擦阻力，从而防止油管轴向窜动，起到锚定油管作用，释放掉油管内液体压力，锚爪在弹簧作用下自动收回解卡。
3、技术特性
非金属水力锚区别于传统常规的金属水力锚就在于锚爪芯子采用耐油，耐酸碱的橡胶整体硫化而成，在液体压力的作用下锚爪克服弹簧作用力径向伸出，通过橡胶与套管内壁接触，产生强大的摩擦阻力，从而起到锚定管柱的作用。由于与套管内壁采用的是非钢性接触，所以不会对套管内壁产生损伤，有效地延长了套管的使用寿命，大大降低了生产成本。(此项技术已获国家专利)
4、主要技术参数
总长：530mm大外径：114mm
小通径：48mm锚爪直径：35mm
启动压力：0.3MPa工作压力：50MPa
适用套管内径：118~124mm
5、使用操作规程
1)联接：将非金属水力锚上下接头与油管联接，保证油管扣的密封性。
2)锚定：正打压一定工作压力，非金属水力锚即可锚定住套管内壁，锚定力视工作压力大小不等。
3)解除锚定：释放工作压力，锚爪自动收回，解除锚定。
