新型水平井捞砂泵
为了解决冲砂施工中因地层漏失而造成砂子返不出地面的问题，减少冲砂液对地层的二次污染，将部分冲砂施工变为井筒抽砂，为此设计了井下抽砂泵。该泵是从油层保护角度出发，能把井筒砂全部捞出的新装置。它不用泵车进行循环冲砂，而是通过油管上下反复移动即可把砂子吸入油管中，然后提出油管把砂子带到地面上来，从而达到对井筒清砂的目的。为了便于推广和使用特作如下规定和说明：
一、水平井捞砂泵的先进型与适用性：
先进性：可水平作业400米。
实用性：
1.与直径捞砂泵相比，水平井捞砂泵在游动凡尔、固定凡尔上做出了改进，将“球--球座”式的凡尔改为“弹簧--半球连杆--球座”式的凡尔（如下图），适应了水平井作业的环境。
2.与直径捞砂泵相比，水平井捞砂泵的砂铲尺寸略小于本体尺寸，水平井捞砂管柱下井、起出不会遇阻，从而保证不会卡井。

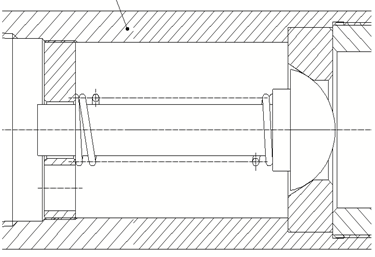

弹簧-半球连杆-球座”式的凡尔

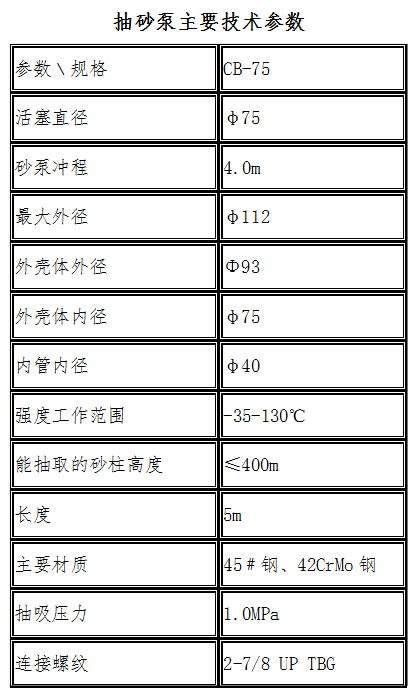

二、水平井捞砂泵结构、施工过程：
1.结构：
井下抽砂泵由两部分组成、一部分称为泵、一部分称为旋流底阀。
2.下井操作：
工具下井操作时,应先下旋流底阀，底阀上面接2⅞″油管或2⅞″加厚油管，其长度根据井下砂柱高度而定，油管内孔容积能够装得下井筒中的砂子，然后再加长100米，如预计砂柱为60米、5½″套管内径为Ø124mm，2⅞″油管内径为Ø62mm，则套管内截面面积是油管内截面面积的4倍，则按下部油管管柱的长度为60米×4＋100米=340米。下部油管柱连接好后，接上抽砂泵。在抽砂泵上面再接油管直至旋流底阀接触砂面。
3.抽砂操作：
当管柱底部接触砂面时，注意悬重变化，原悬重下降约一个大格后下行4米时，悬重突然下降约1－2小格，即为泵下死点，其旋流底阀深度就是砂面深度，此时可上提油管4米为上冲程，悬重表现为突然上升到原悬重。这样用通井机二档或三档车上下往复运动就可以实现抽砂。
随着油管上下往复运动，管柱深度不断地加深，而抽砂泵的上、下死点位置也发生了变化，其上、下死点位置的确定，可根据悬重的变化，随时确定抽砂泵工作上、下死点的位置。
当抽砂管柱抽至设计深度后，悬重加压约一个大格，停留10－20分钟后上提管柱至原砂面以上。待0.5小时后回抽砂面，深度基本在设计抽砂位置，即可将全部管柱提出。
如砂塞很硬，可在加压50KN的条件下，用液压钳旋转管柱2—3min后进行抽砂。在用液压钳旋转管柱的过程中，管柱带动抽砂泵的活塞杆旋转，活塞杆带动砂铲旋转，以破碎坚硬的砂塞。
三、使用注意事项：
