5-1/2”套管井水力喷射拖动压裂管柱
一、用途及应用范围
该管柱实现5-1/2”套管油气井（直井和水平井）拖动喷砂压裂等施工。
二、结构
管柱(自下而上)由引鞋+筛管+单流阀+扶正器+K344封隔器+喷枪+扶正器+水力锚
三、工作原理
该管柱依靠拖动改变目的段的位置进行逐段压裂。管柱下到位置，由油管注入携砂液进行射孔，当施工排量达到射孔设计排量时，携砂液在喷嘴的节流作用下产生高速射流将地层射开。射孔完成后，由油管向地层注入压裂液基液，环空挤入携砂液进行压裂施工。每层压裂完成后关井一段时间实现压力扩散与闭合裂缝，然后拖动管柱进行下一层段的施工。
四、主要技术参数
地面泵压：40-90MPa；
排量：2.0-3.4m3/min；
施工层段数：1-5段；
单层加砂量：15-55m3。
五、技术优势
射孔-压裂联作，简化了射孔后压裂管柱的工序；
降低地层破裂压力，有助于裂缝的形成和延伸；

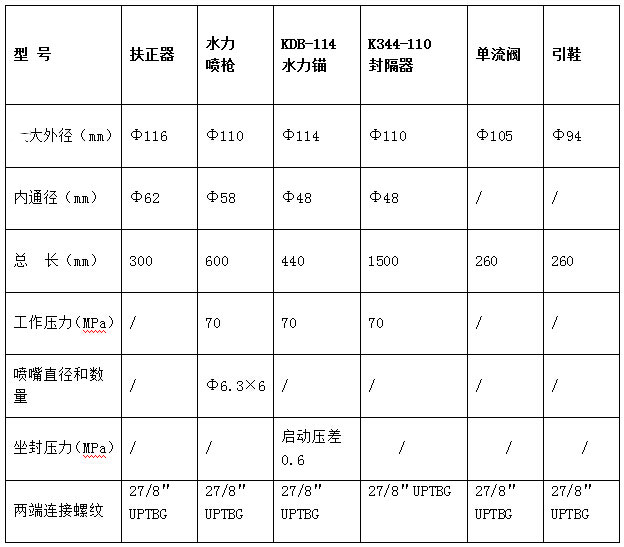

六、主要工具技术参数
七、说明及要求
7.1、下井各项工具在地面认真检查，合格后方可下井；
1）开箱检查合格证，出厂超过半年的产品建议不用；
2）检查紧固水力锚、喷枪上的固定螺钉和剪钉；
7.2、入井液体、材料、管柱、工具等应清洁干净，符合质量标准；
7.3、下井管柱认真检查、丈量准确，要求油管质量合格，抗内压值不低于70MPa。变换接头强度要求合格，丝扣涂密封脂上紧，保证不刺不漏不断脱；
7.4、下管柱时，操作应平稳，严禁猛提猛放，严禁顿钻、溜钻，下入速度不得大于25根/小时（如出现中途遇阻现象，加压不允许超过50kN，上提管柱2m以上重新下入）；
7.5、要安装灵敏可靠的指重表或拉力计；
7.6、下井管柱要求丈量准确，确保喷枪下入位置准确。
7.7、加砂压裂过程要求平稳操作，严格控制砂比，防止砂堵现象发生，控制施工压力不得超过70MPa；
7.8、压裂时加完砂后，要求顶替到位。
