不动管柱大排量分层压裂管柱
一、用途
适用于5 1/2″套管多层压裂施工。
二、管柱结构

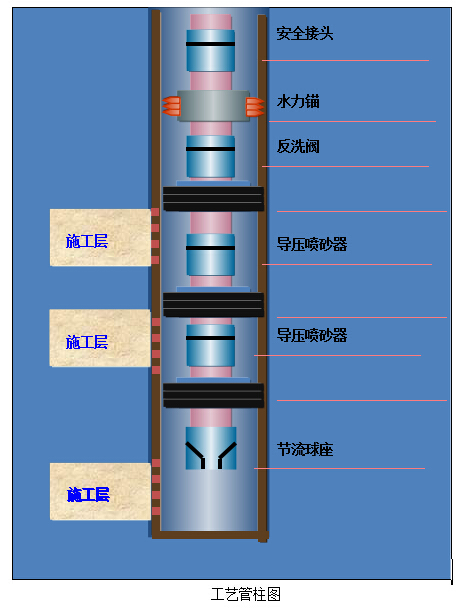

由接头、压裂水力锚、反洗阀、K344-115封隔器、导压喷砂器、节流球座等组成（见下面图）。
三、性能参数
大外径（mm）：115小通径（mm）：30
管柱长度（mm）：5310工作温度（°C）：120
工作压差（MPa）：50MPa连接螺纹：3 1/2 UP TBG B*P
四、施工工艺
按设计要求配好管柱，连接管线，循环泵，替液。当前置液以大排量正循环方式通过节流球座时，管柱内外产生压差使封隔器分隔油套环空，水力锚锚爪伸出锚定管柱。然后替入压裂液，进行底层压裂施工。底层压裂施工完成后，投球（Φ33）至节流球座处，再投一球（Φ38）至导压喷砂器处（内部芯子内孔Φ38），泵入前置液，油管内憋压5MPa坐封封隔器，继续憋压至18MPa左右打开导压喷砂器；然后按照酸化压裂设计要求进行二层的压裂施工。完成该层压裂施工后，再投球（Φ45）至第三层导压喷砂器处（内部芯子内孔Φ40），泵入前置液，油管内憋压5MPa坐封封隔器，继续憋压至18MPa左右打开导压喷砂器；然后按照酸化压裂设计要求进行第三层的压裂施工。施工全部完成后，油套压力达到平衡状态，封隔器解封，水力锚锚爪回收解卡，起出管柱。
五、管柱特点
该管柱不仅工作压力高，还可以大排量替液，可以对任意需要压裂改造的油层进行压裂施工，还可以用于任意层酸化作业施工。管柱配有反洗阀，还可以对管柱上部进行反洗井。
