Y444-114-HKYL水平井环空压裂管柱
一、用途
适用于5 1/2″水平井、大斜度井和直井不动管柱套管压裂。
二、特点
1、设有抗阻机构，遇阻不坐封。
2、步进锁定，双向卡瓦坐封牢固可靠。
3、液压解封，强制卡瓦复位，解封可靠。
4、设有正洗井通道，压裂后打压解封可正洗井冲砂。
5、备有下推解封工具，防止油管漏不起压，可下推解封。
三、技术参数
1、工作套管内径：Φ121—126mm
2、大刚体外径：Φ114mm
3、长度：1403mm
4、工作温度：≤120℃
5、工作压差：上压差70Mpa（井口打压的压力+环空静液柱压力=70Mpa）
下压差15MPa
6、坐封压力：15MPa
7、解封压力：25-30MPa
8、联接扣型：上端2 7/8 UPTBG母扣
下端2 7/8 TBG公扣
四、操作规程
1、工具下井前进行通井、洗井、验油管，确保管线不泄漏。
2、测准静液面深度，考虑静压影响，防止坐封压力过高使工具封。
3、坐封：

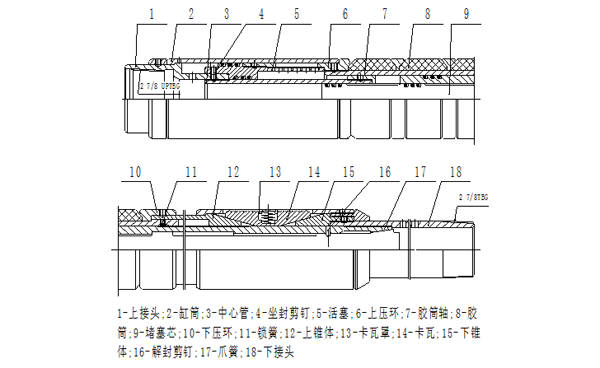

按设计要求用2 7/8UPTBG油管连接FX-SPAJ-103水平井高压安稳接头和FXHKYL—Y444—113(G)水平井环空压裂工具总成下井到设计位置连接打压管线，注水打压至7Mp活塞5开始启动，剪断坐封剪钉4，活塞5下行，推动上压环6、胶筒8、胶筒轴7、下压环10及上锥体12下行，将卡瓦14锥起锚定在套管内壁，同时压缩胶筒开始密封，锁定爪簧11开始锁定；打压至10Mpa时，稳压5分钟，打压至15Mpa（如有静液面深度，需要考虑静压影响）时，稳压5分钟，工具坐封过程完成。
4、压裂：
进行油套环空压裂时，应先关闭油管闸门，打开套管闸门，然后进行油套环空压裂。
5、解封：
压裂完成后，需捞出工具时，向油管内注水打压，当压力到25-30Mpa（如有静液面深度，需要考虑静压影响）时，堵塞芯9下行剪断解封剪钉16，继续下行爪簧17失去支承与下接头18脱开，卡瓦罩13带动卡瓦14解除锚定、胶筒8回收，工具解封，同时正洗井通道打开，继续注水进行正洗井冲砂，冲砂完毕后，上提管柱上接头1、中管3上行，各部件间相互挂接，将工具提出井外。
6、备用解封措施：
如果管柱有泄露升不起压，可用1.900油管连接专用下推解封工具，从油管内下至工具内腔下推内芯，当下推内芯力达到30KM时，工具解封，正洗井通道打开，此时可进行正洗井冲砂，冲砂完毕后，将工具提出。
7、压堵处理错施：
压堵时应立即将工具解封，打开正洗井通道，进行大排量正洗井冲砂，直到洗通冲净为止，冲砂完毕后，将工具提出。若洗不通工具提不出来，就投入SPAJ-103水平井高压安稳接头的胶芯，用泵车采用一档小排量缓慢向油管内注水打压,当压力达到8-10MPa时，高压安稳接头打开，工具与管柱分离，将管柱提出，然后处理工具。

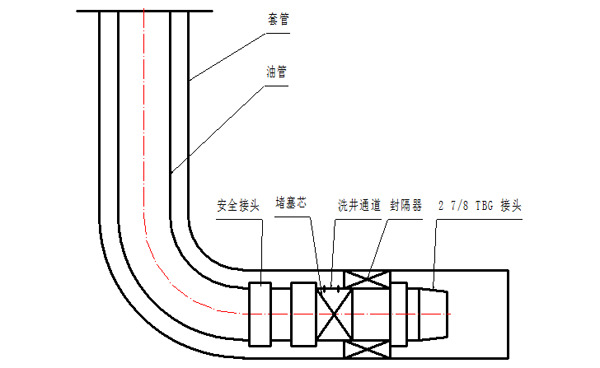

五、井下工作示意图
