Y531型压裂封隔器
一、概述
Y531型压裂封隔器在压裂前可进行洗井循环，压裂时投球后隔绝封隔器油管与油套环形空间的流体流动和压力传递，起到保护套管、封隔非压裂层段的作用。此封隔器工作压力高，通过排量大、工作可靠、性能稳定。
二、工作原理
在压裂施工中，Y531型压裂封隔器可单独使用，对油气井的下面一层进行压裂，也可与桥塞配套使用，对油气井中任意一层进行压裂。
施工前，将接球篮连接在Y531型封隔器的下端，将封隔器连接到油管柱上，将封隔器管柱完成在设计位置，装好压裂井口。
压裂施工时，向封隔器内投入Sφ45(Sφ58)的钢球，开泵打压，当压力达到8-15MPa时，滑套剪钉被剪断，滑套下行，凡尔外套的循环通道被封闭，开缝的球座随滑套下行，由于上接头的下部内径扩大，球座在自身弹力作用下张开，钢球下落解除密封总成的锁定装置，至接球篮内，压裂液经接球篮的孔槽进入封隔器下部油套环空上行时，皮碗上下环空形成较大的压差，下部油套环空液体推动皮碗向上运动，当胶筒内管压紧水力锚主体上的密封圈时，锁块上行至中管的凹陷台阶，锁块被释放，此时液体推动锚瓦锚定套管同时推动皮碗上行，胶筒被压缩密封，从而达到保护封隔器上部套管和非压裂目的层的目的，并避免非压裂目的层对压裂液的吸收造成不必要的油层伤害和压裂液损失。当压力撤消封隔器上下压力平衡时，锚瓦和胶筒自动收缩，封隔器解封，可顺利地提出井下管柱。
该封隔器一经释放后可反复坐封，在压裂施工过程中因机械或其他原因暂时停泵，不影响继续施工。

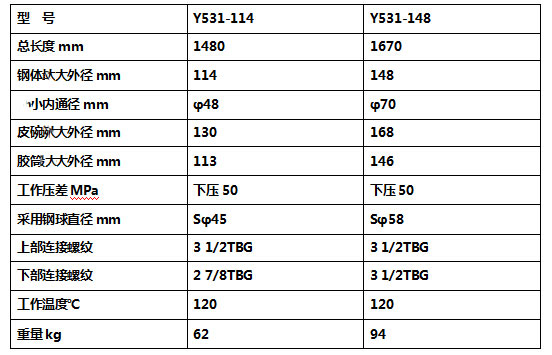

三、主要技术参数
四、使用注意事项
1、在运输与搬运时，不允许碰撞避免雨淋和潮湿。
2、在贮存时应远离热源，不得接触酸、碱、盐等腐蚀性物质。
3、每次使用后，应拆卸各零部件清洗干净再重新装配，装配时更换胶筒及密封圈，各盘根槽及螺纹连接处都需要涂润滑脂。
