分层注水管柱工作状况在线监测技术
一、目的
及时掌握注水管柱在井下的实时工作状况。
二、技术关键
在封隔器附近安装记录工作状态的测量装置，测量装置内置智能化的测量系统，在生产作业过程中实时录取封隔器上、下压力、温度和轴向载荷等数据，并自动存储。

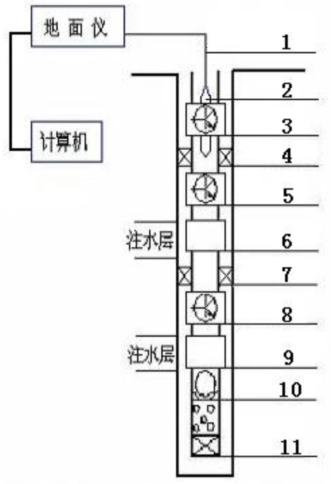

管柱示意图
电缆;2-无线数据回读仪器;3,5,8-井下测量系统;4,7-封隔器6,9-偏心配水器;10-凡尔;11-筛管丝堵水井的施工示意图：

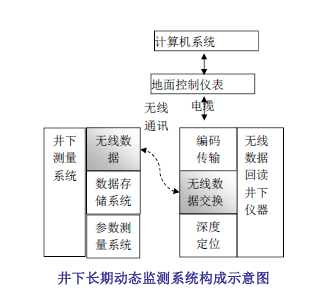

三、技术组成
井下测量系统。
无线数据回读井下仪。
地面控制仪表。
计算机数据处理软件。
四、技术原理
用电缆下入具有无线交换功能的井下数据回读仪器到测试装置附近，通过无线传输将测试装置存储的管柱工作数据读回到接收器内，并传输到地面，采用配套软件对数据进行分析处理，用数据和图形直观反映井下封隔器的坐封、注水、解封等整个工作过程内外压力、轴向拉力、井下温度情况，为下次管柱设计提供改进依据。
五、主要功能
通过检测封隔器上下压力，了解封隔器的密封状况。
通过轴向载荷的测量，判断注水过程中封隔器的受力情况和临界载荷大小，也可判断补偿器、油管锚、卡瓦等井下工具的工作情况。
通过了解井下注水封隔器的真实力学行为，为分层注水管柱进行优化设计或封隔器技术改进提供依据。
六、技术指标
外径：Φ115mm，内径：Φ50mm
压力测量量程及精度：0～70MPa±0.1％F•S
温度测量量程及精度：-25℃～125℃±0.5％F•S
轴向载荷测量量程及精度：-300KN～300KN±5％F•S
连续工作时间:12个月
