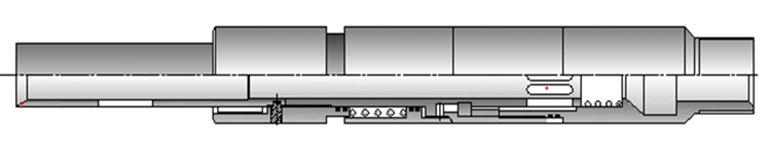

多功能一体化同心配水器
一、用途
同Y341、K344系列封隔器及测调工具配套使用进行分层注水工艺注水量调节。
二、结构特点
1、出水控制部分采用平面旋转，通过在平面上的位移大小控制水量大小。水嘴控制部分的摩擦面积只有7.6cm2，是桥式同心配水器的十分之一，测调成功率高。
2、外径小：外径只有94mm，由于直径小，在下井时不易遇阻遇卡，并可下入防砂管柱里。
3、寿命长：除上下连接油管的接头外，全部采用耐腐蚀的不锈钢制做，控制水嘴部分采用不锈钢制作，寿命可达五年以上。
4、不仅适应Y341系列的封隔器，而且还可以适应K344系列封隔器。
5、装有单流凡尔，即注水后水只能从配水器内出去，不能回流。这样在水进行注时，防止层内高压层向低压层通过配水器倒灌。在洗井时，防止水流因回流而造成短路。
6、下井测调仪器调节水量的机械手的扭矩：一体化自定位式流量测调仪的扭矩可达200N/米，自定位式流量测调仪扭距大，可对因水质造成的井下工具的卡、堵等现象具有很大的优势，提高了测调成功率。
7、出水设计是让水从配水器的中下端的环形空间，自上而下的控制出水，并且在环形进水处采用特殊构造，防止大的垢物或脏物进入水嘴附近，防止堵塞出水孔。
8、出水器的控制部分由于采用平面结构，具有摩擦阻力小，测调仪具有扭矩大的特点，即便水上有堵塞或污垢，在强大的扭矩下，会把平面上的污垢剪切掉。同时由于出水器的形状为菱形设计，既便于控制水量，又利于清除污垢。
9、测调精度高：工艺技术采用井下电磁式流量计。该仪器具有流量测试精度高（1.5）、线性好、启动排量小（只有1方/日）的优点。
