Y445系列可捞式桥塞
―、用途
该桥塞使用于4 1/2"-9"套管井的卡堵底层及选层压裂。
二、特点
1、釆用双锥体双向卡瓦锚定机构,具有锚定可靠,承受负荷大的特性。
2、采用马牙环锁紧机构,锁紧方便、可靠。
3、采用三牙块,自动调心锚定机构。
4、坐封负荷小,承压能力高,可以承受55MPa的上压差。

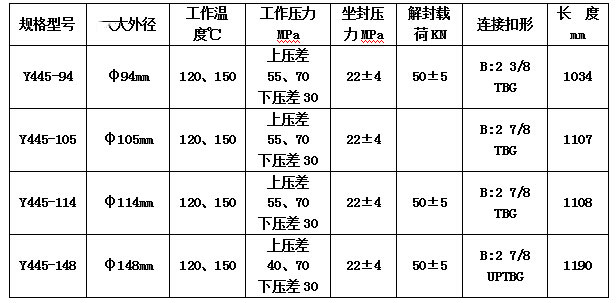

三、技术参数
四、操作规程
1、桥塞下井前要进行通井、洗井。
2、坐封操作:用2 7/8TBG油管连接桥塞下井,如中途遇软阻可反洗井,下井到设计位置后,投入直径为φ35mm的钢球,(球下落速度大约100min)注水加压,若井内液面低于井口,工具座封时每降低100米,相应座封压力降低1MPa。加压过程要缓慢(分5-6 MPa,10-12 MPa,16-18 MPa加压,每次间隔3-5分钟),当压力达到22 MPa时,上提管柱〔上提管柱载荷始终保持原管柱重量〉继续加压,直至丢开为止,坐封过程完成,送封工具即可提出。
3、探井操作:桥塞坐封后,上提管柱3-5m,再缓慢下放进行探井,直至探着为止〔探井力不大于30KN。工具无位移,说明坐封可靠。
4、打捞操作:用2 7/8TBG油管连接打捞工具,下井到桥塞封堵位置与其碰撞,打捞爪抓住鱼顶,上提即可解封。工具如被砂埋时,应边冲砂边打捞,直到捞到为止。解封后上提下放动作需重复几次,松动几次。起出油管10根以内不允许间歇,以防二次砂卡。
五、注意事项
1、工具未下到设计位置前,不得投球,以便中途遇阻时反洗井。
2、工具运输时严禁碰撞,忙存时平直架放。
3、防潮湿,防腐蚀。
代表产品:Y445-148气井压裂桥塞。
