永式桥塞
一、用途
用于5 1/2＂套管井的卡堵底层及选层压裂。
二、结构与特点

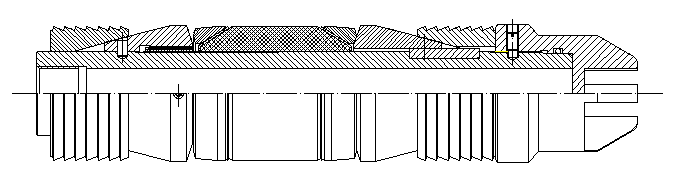

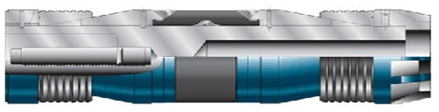

2.1结构
该桥塞由中管、上锥体、下锥体、上卡瓦、下卡瓦、胶筒、防突环、张力棒、锁环等组成。
2.2工作原理
利用管柱将其输送到井内预定位置，通过液压坐封工具产生的压力作用于上卡瓦，拉力作用于张力棒，通过上下锥体对密封胶筒施以上压下拉两个力，当拉力达到一定值时，张力棒断裂，坐封工具与桥塞脱离。此时桥塞中管上的锁紧装置发挥效能，上下卡瓦破碎并镶嵌在套管内壁上，胶筒膨胀并密封，完成坐封。
三、性能参数
1）大外径（mm）：114。
2）长度（mm）：485。
3）工作温度（°C）：120。
4）工作压力（MPa）：50MPa。
5）坐封载荷（kN）：160~200。
四、特点
1）结构简单，下放速度快，可用电缆或者液压坐封。
2）整体式卡瓦可避免中途坐封。
3）采用双卡瓦结构，齿向相反，实现桥塞的双向锁定，从而保持坐封负荷，压力变化亦可保证密封良好。
4）球墨铸件结构易钻除。
5）施工工序少、周期短、卡封位置准确，特别是封堵段较深、夹层很薄时更具有明显的优越性。
